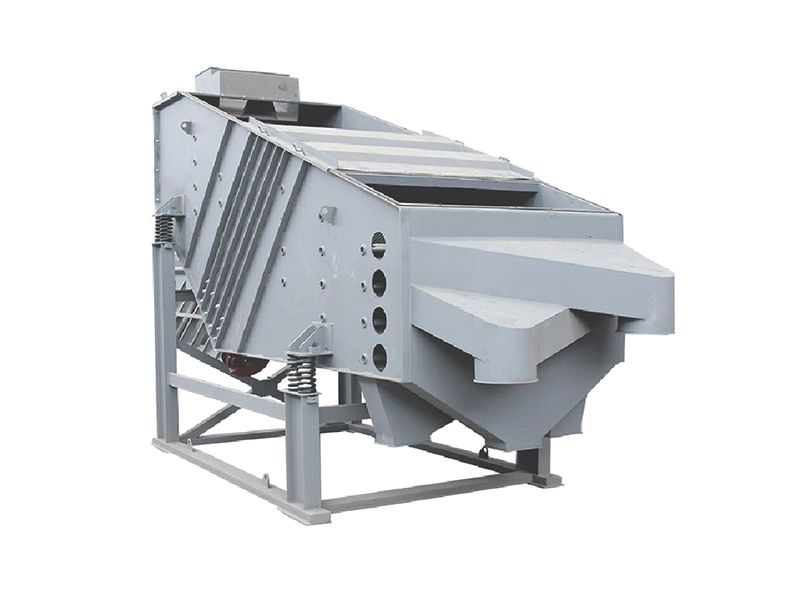

平面回转筛
平面回转筛广泛用于粮食、食品、化工、制糖、采矿、造纸、化肥、陶粒、医药、冶金、建材等多种行业中原料及成品筛选、分级作业等,是一种替代传统筛分机的设备。平面回转筛主要特点:1)结构紧凑、外形整齐、美观;2)工作稳定可靠、操作维修方便;3)该机采用特殊的平衡方式(设有偏心平衡块),使筛体运动过程中各个方向的惯性力都得到完全平衡,因而振动小,噪音低,运转平稳;4)该机综合了圆运动、椭圆运动和往复直线运动的优点,并设有筛面清理装置,因而产量大,筛分效率高,动耗小;5)主要部件采用机械折弯、铆接、焊接,密封性能良好;6)传动装置:采用皮带传动,传动平稳、可靠、音小、安装维修方便。平面回转筛工作原理:倾角为6的筛体由传动装置驱动。运动轨迹在进料端为水平圆周运动、在长度方向上逐渐变成椭圆运动、然后在出料端变成近似往复直线运动。进料口集中喂入的物料,在筛体圆运动作用下,均匀地分布在整个筛网上,并产生自动分级。从而使料层下面粒度较小的物料迅速过筛,而上面粒度较大的物料则向出料端运动。在移动过程中,由于没有搅动和重直跳动,因而其中较小的颗粒始终紧贴筛面,随时可以过筛。出料端筛体的运动为近似往复直线运动,使筛理作用逐渐减弱,从而使大于筛孔尺寸的颗料迅速向出口方向移动直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性小球,有效地防止物料堵塞筛孔,保证了筛理的效率。平衡块使筛体在运动过程中各个方向上的惯性力都得以平衡,从而保证了筛体运动的平稳性,
