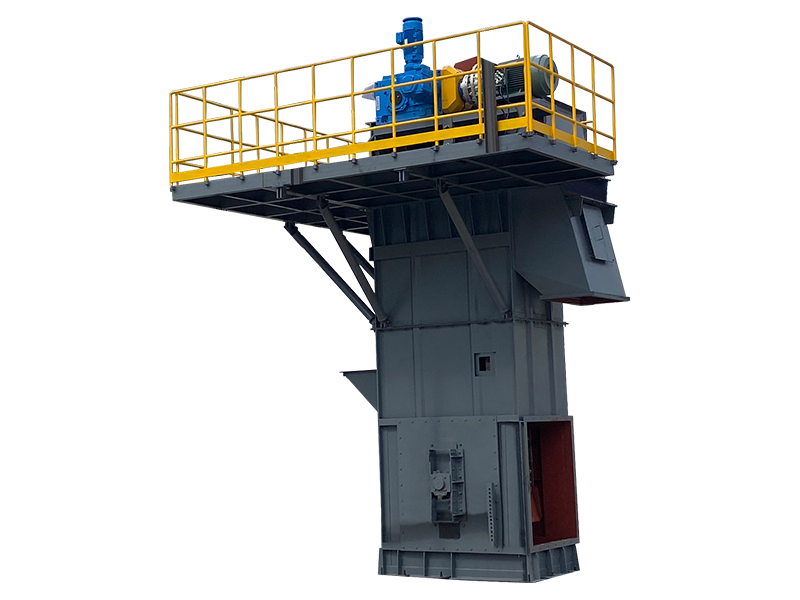

NSE板链提升机
NSE型板链斗式提升机介绍：NSE板链提升机是应用广泛的一种垂直提升机设备也称板链斗式提升机，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。NE型板链斗式提升机采用自流式装料,重力式卸料.链条是合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。NSE板链提升机在各工业国家应用极广，由于能耗低，正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。NSE板链提升机NSE板链提升机主要特点:1.密封性好，环境污染少。2.操作、维修方便、易损件少。3.使用成本低，由于能耗低和维修少，使用成本极低。4.运行可靠，先进的设计原理，保证整机运行的可靠性。5.结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h 。8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物料的垂直提升。NSE板链提升机产品主要工作部件特点:1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。5、板链：链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。板链斗式提升机结构图NSE板链提升机主要结构:NSE板链提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装置---安装有自动张紧装置。NE型板链斗式提升机工作原理：NSE板链提升机是流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，因此无功功率损耗少，噪声低，寿命长。板链斗式提升机驱动装置及运行部件运行部件由料斗和套筒滚子链条组成。NE30采用单排链，NE50以上采用双排链。驱动装置形式为电机+减速机+链传动，减速机用硬齿面ZLY或ZSY型。驱动平台可根据用户需要设计检修架和栏杆。
