NE板链斗式提升机

NE板链斗式提升机是一种常见的垂直输送设备，适用于各种散状物料的提升。它具有广泛的适应性，可提升粉状、颗粒状和块状物料，以及磨琢性大的物料，物料温度一般不超过200°C。NE板链斗式提升机的特点包括提升范围广、驱动功率小、输送能力大、使用寿命长、密封性好、环境污染少、操作维护方便，易损件少，使用成本低。NE板链斗式提升机具有以下特点：广泛适用：可提升各种物料，包括粉状、粒状、块状和磨琢性状的物料，以及高温物料。驱动功率小：采用流入式喂料和重力诱导式卸料，链速低但提升量大，功率消耗较低。输送能力大：具有多种规格，提升量范围广，适用于不同需求。使用寿命长：设计保证物料不会撒落，减少机械磨损，链条和链斗使用寿命超过5年。环境友好：密封性好，减少环境污染，可靠性高，无故障时间超过3万小时。操作维护方便：易损件少，节能且维修成本低。

Z字型斗式提升机

斗式提升机类似于大写字母“Z”，又称Z型提升机，是一种发展起来的输送机和提升设备。1、提升范围广这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。2、输送能力大该系列提升机具有NE15~NE800多种规格。提升量范围为15~800m3/h。3、驱动功率小这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链斗式提升机的70%。4、使用寿命长提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命长5、提升高度高该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度(高度40M)。6、密封性好，环境污染少。7、运行可靠性好先进的设计原理，保证了整机运行的可靠性，无故障时间长8、操作、维修方便、易损件少9、机械尺寸小与同等提升量的其它各种斗式提升机相比，这种提升机的机械尺寸较小10、结构港型号，精度高机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮.11、使用成本低由于节能和维修少，使用成本极低提升机采用流入式喂料，物料流入料斗内，靠链条带动斗子向上提升由水平一垂直一水平组合输送，可以单点或多点加料，卸料也可单点或多点;机架呈“Z”字形，料斗装于两条平行设置的环形链条之间，料斗的进料端设有料仓。特点: 以机械化生产代替人工具有对所提升物料不破碎、封闭、运行平稳，寿命长等优点。

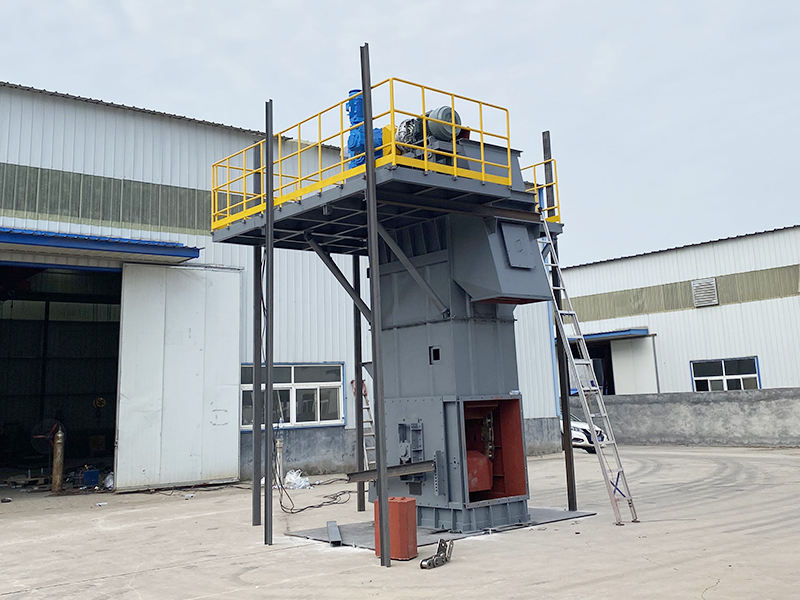

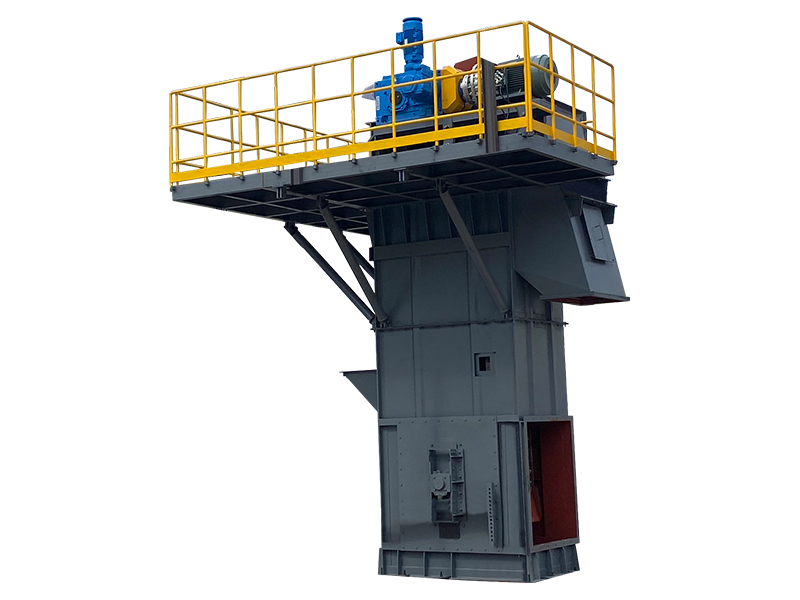

NSE板链提升机

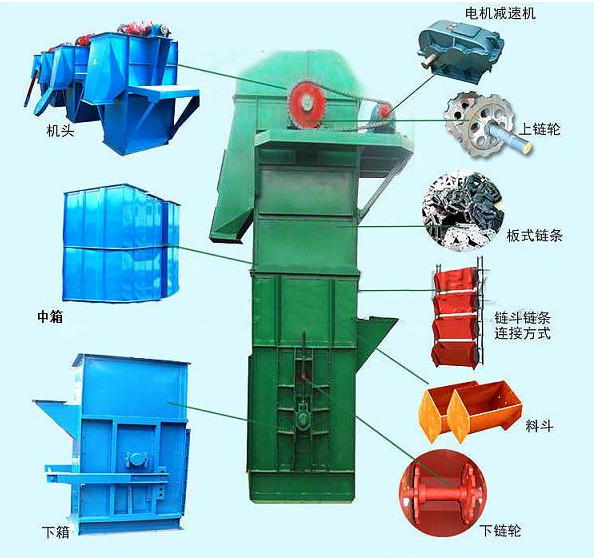

NSE型板链斗式提升机介绍：NSE板链提升机是应用广泛的一种垂直提升机设备也称板链斗式提升机，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。NE型板链斗式提升机采用自流式装料,重力式卸料.链条是合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度在250℃以下。NSE板链提升机在各工业国家应用极广，由于能耗低，正在逐步淘汰HL型等环链式提升机。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。NSE板链提升机NSE板链提升机主要特点:1.密封性好，环境污染少。2.操作、维修方便、易损件少。3.使用成本低，由于能耗低和维修少，使用成本极低。4.运行可靠，先进的设计原理，保证整机运行的可靠性。5.结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h 。8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物料的垂直提升。NSE板链提升机产品主要工作部件特点:1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。5、板链：链板采用 45 # HRC36~42 。a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。板链斗式提升机结构图NSE板链提升机主要结构:NSE板链提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装置---安装有自动张紧装置。NE型板链斗式提升机工作原理：NSE板链提升机是流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，因此无功功率损耗少，噪声低，寿命长。板链斗式提升机驱动装置及运行部件运行部件由料斗和套筒滚子链条组成。NE30采用单排链，NE50以上采用双排链。驱动装置形式为电机+减速机+链传动，减速机用硬齿面ZLY或ZSY型。驱动平台可根据用户需要设计检修架和栏杆。

TGD型钢丝绳芯胶带斗式提升机

TGD提升机适用于垂直输送磨琢性较大的粉状、粒状，及小块状物料，如粮食、煤、水泥、碎矿石等输送高度Z高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动涨紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250。TH型按JB3926-85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、涨紧装置与TH型相同。

TD型斗式提升机

TD、D型胶带斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度zui大40m。技术参数：

TH型斗式提升机

TH环链式提升机适用于垂直输送磨琢性较大的粉状、粒状，及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度Z高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动涨紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250°。TH型按JB3926-85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL 斗式提升机的链条、链轮、涨紧装置与TH型相同。技术参数：
