大倾角皮带机

大倾角带式输送机是指布置倾角为18°~32°的带式输送机，适用于输送容重为0.4 ~ 2.5吨/米3的散状物料或成件物品,既可用于向上运输,也可用于向下运输 ;向下运输时,其允许Z大倾角为向上输送允许大倾角的80％。大倾角带式输送机主要由机头，传动装置，中间部分，电动张紧装置，机尾架，皮带，综合保护装置和软启动器构成。大倾角皮带机输送机是在通用带式输送机的基础上进行一定的改进与创新。因为其占地面积小，运行效率高等优势受到运输业的青睐。目前国内外大倾角大带式输送机主要有压带带式输送机，波状挡边带式输送机，管状带式输送机，高倾角花纹带式输送机，深槽型带式输送机。大倾角皮带机输送机主要通过增大物料与输送带之间的压力或者接触面来增大物料与输送带之间的摩擦力，从而在提高倾角的过程中不会出现物料下滑等现象。大倾角带式输送机相对于通用带式输送机有着占地面积小，低能耗，运行效率不受地质条件和工业场地布置的限 制高等优点，尤其是可以实现垂直提升的波状挡边带式输送机和压带带式输送机以其连续，低成本，效率高的特点使其在市场竞争中有很大的优势。随着我国经济的快速发展，起重运输制造业的地位日渐突出，同时对输送机的要求也越来越高，大运量、长距离、可靠、大倾角带式输送机也显得尤其重要，因此大倾角带式输送机的将具有更大的使用泛围和更广阔的发展前景。

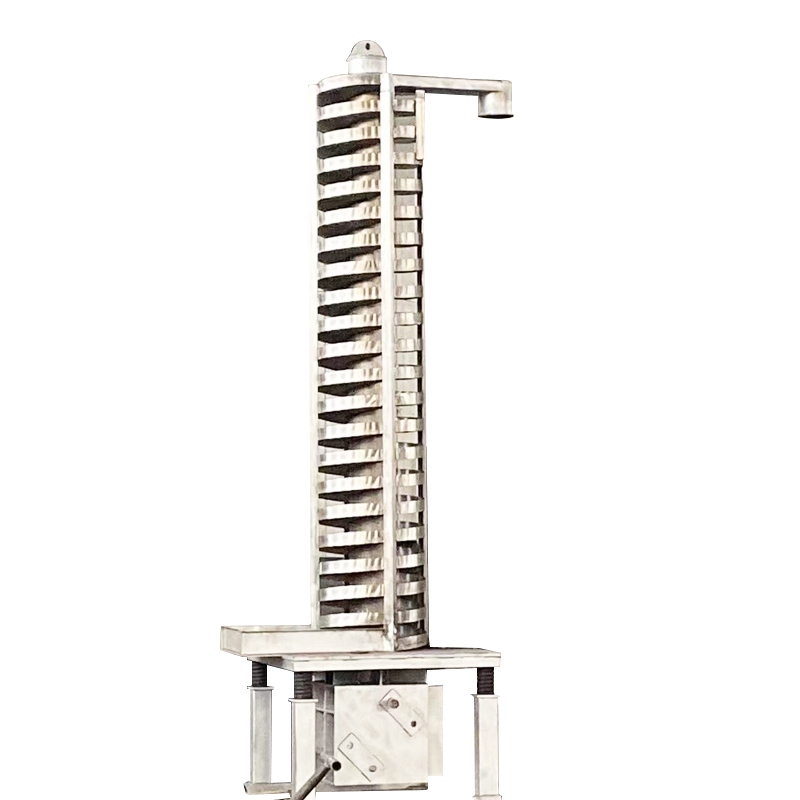

垂直振动上料机

一、概述Summary垂直振动输送机是-种新型的垂直振动输送设备，广泛应用于冶金、煤炭、化工、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业，也可对物料进行干燥、冷却作业。YD series vertical vibrating elevator is applicable to lift materials of powder, block, and widely used in metallurgy, chemical industry  rubber, plastic, medicine, light industry,machinery, mine, food and other industries. The materials not only can be lifted ,but also can be dried and cooled during the process of lifting.二、主要特点MainFeatures垂直振动输送机以振动电机作为激振源，与其它类型的输送机、斗式提升机等相比具有以下特点：(1)占地面积小，便于工艺布置；(2)节约电能，料槽磨损小；(3)噪音低，结构简单，安装、维修便利；(4)物料可向上输送，亦可向下输送。三、结构与工作原理StructureAnd Working Principle垂直振动输送机的驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座减振装置上，减振装置由底座和隔振弹簧组成。见图21-1。1、当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上(或向下)输送作业。2、分类及用途：(1)基本型为敞开输送槽结构，用于一般物料无特殊要求的向上(或向下)输送作业。(2)封闭型为封闭输送槽结构，用于对物料有防潮要求的场合向上(或向下)输送作业。3、电源控制:垂直振动输送机配套GK型反接制动控制箱。用于使输送机在停机时，快速通过共振区，防止机器经过共振区时产生较大的振幅，同时具有对电机过流、过载、断相等保护功能。四、技术参数TechnicalParameters表21-1垂直振动输送机基本技术参数Table 21-1 Vertical Vibrating Elevator Technical Parameters型号Model输送高度(mm)HoistingHeight输送量(t/h)Capacity物料粒度(mm)Granulanty振幅(mm)Amplitude电机型号MotorType供电电压(V)Voltage电机功率 (kw)Power振动损率(min⁻1)VibratingFrequency整机重量(kg)G.W揉搓制动控制箱ControllerZC-150015000.60~300~4ZC-4103802*0.751450400Gk15ZC-200020001.2ZC-4152*0.75500Gk15ZC-3000300027C-6182*1.1960700Gk30ZC-400040004ZC-6252*1.51000Gk30ZC-450045004ZC-6252*1.51200Gk30ZC-500050005ZC-6362*1.51450Gk60ZC-6000600050~60ZC-6362*2.21800Gk60注：表中输送量按容量1.6吨/m³计。表21-2垂直振动输送机外型尺寸Table 21-2 Vertical Vibrating Elevator Profile Dimensions型号Modelφφ2φ3HH1H2L×Lb×b16-dZC-150032515955019604601520480×480100×10016-16ZC-200040020362025105202020540×540120×12016-16ZC-300050027373035906403020660×660140×14016-18ZC-400060029985046506704020800×800160×16016-20ZC-450065032598052907004520890×890170×17016-20ZC-5000700351100058007255020950×950175×17516-22ZC-60008004021100699078060201030×1030180×18016-22

K型往复式给料机

一、概述SummaryK型往复式给料机是利用曲柄连杆机构拖动下倾5的底板在辊上作直线往复运动，从而把煤或其它磨琢性小，粘性不大的松散粒状，粉状物料从给料设备中均匀地卸到受料设备中。该机广泛应用于储煤仓下，料坑下等需要均匀卸料的设备中，其有k-0~k-4五种规格。K type reciprocating feeder use crank linkage to drag the floor with down dip 5, and do straight reciprocating motion in a roll, thus the coal or other abrasive granule, sticky or loose granular, powdery materials will be transport from the feeding equipment evenly unloaded into the subject material equipment.So this machine is widely used in the storage bunker, or which industry that requires uniform discharge.二、主要技术参数TechnicalParametersK型往复式给料机可以调节曲柄位置，从而调节底板行程而达到调节给料量，其主要技术参数见表28-1，表中所列的给料能力是每种机型在该行程时并且调节闸门调到较大状态时的给料量。三、主要外形尺寸K型往复式给料机的主要外形见图28-1，其主要外形尺寸见表28-2,图中尺寸是与表28-1技术参数表中选用参数相对应的，如改成防爆电机或其它型号减速机时尺寸会有变化。四、说明1、K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带调节闸门组合成的多种型式，如带漏斗，带调节闸门；带漏斗不带调节闸门。2、调调节闸门时，其给料量受调节闸门控制。3、一般供货时为普通电机，电压380V,ZQ型减速机，如有特殊要求，需订货时说明，如用660电压电机，防爆电机，其它型号减速机等。表28-1K型往复式给料机主要技术参数Table 28-1 K Type Reciprocating FeederTechnicalParameters型号规格K-0K-1K-2K-3K-4给料能力底板行程曲柄位置无烟煤烟煤无烟煤烟煤无烟煤烟煤无烟煤烟煤无烟煤烟煤200mm41009015013522520033030059053015mm37567112100170150247220440395100mm25045756813310016515029526850mm12522393455508375148132曲柄转速(r/min)5757526262电动机型号YB160M1-8Y160M1-8YB160M1-8Y160M1-8YB160M1-8Y160M1-8YB160M-6Y160M-6YB200L-6Y200L-6功率(kw)4447.518.5转速(r/min)720720720970970型号JZQ-350JZQ-350JZQ-350JZQ-400JZQ-500减速机速比12.6412.6412.6415.7515.75允许粒度(mm)含量10%以下250350400500600含量10%以上200300350450550表28-2K型往复式给料机主要外形尺寸Table 28-2 KType Reciprocating Feeder Profile Dimensions型号ABCHH1H2H3L1112131415K-0136031008462102103251051245084010008007501040K-11360310011122102103251051245084010008007501040K-2136035401112208208325129728501150125010501000940K-31352395013602502503451341327014001500130012501157K-41622474016323303303451542385017001750155015001435 型号16171819110111112n×113114n×115116N×MDK-0750550500500830351911×2001311×19019014×M20K-110008007507501080352751×2821311×19019014×M20K-210008007507501080352081×208911×22519017×M20K-312501050100010001300352731×273911×29029017×M20K-415001300125015801580352701×270961×32029020×M201、减速机   2、电动机   3、传动平台   4、联轴器   5、H型架   6、连杆   7、给煤槽   8、闸   9、机架   10、漏斗   11、托辊图28-1K型往复式给料机结构图Figure 28-1 KType Reciprocating Feeder Outside View

真空上料机

真空上料机又称真空输送机，是一种借助于真空吸力来传送颗粒和粉末状物料的无尘密闭管道输送设备，利用真空与环境空间的气压差，形成管道内气体流动，带动粉状物料运动，从而完成粉体的输送。我国引进先进的国外真空技术，不断完善，不断改进，现广泛用于化工、制药、食品、冶金、建材、农副等各轻、重工业行业。
