一、概述Summary
K型往复式给料机是利用曲柄连杆机构拖动下倾5的底板在辊上作直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。该机广泛应用于储煤仓下,料坑下等需要均匀卸料的设备中,其有k-0~k-4五种规格。
K type reciprocating feeder use crank linkage to drag the floor with down dip 5, and do straight reciprocating motion in a roll, thus the coal or other abrasive granule, sticky or loose granular, powdery materials will be transport from the feeding equipment evenly unloaded into the subject material equipment.
So this machine is widely used in the storage bunker, or which industry that requires uniform discharge.
二、主要技术参数TechnicalParameters
K型往复式给料机可以调节曲柄位置,从而调节底板行程而达到调节给料量,其主要技术参数见表28-1,表中所列的给料能力是每种机型在该行程时并且调节闸门调到较大状态时的给料量。
三、主要外形尺寸
K型往复式给料机的主要外形见图28-1,其主要外形尺寸见表28-2,图中尺寸是与表28-1技术参数表中选用参数相对应的,如改成防爆电机或其它型号减速机时尺寸会有变化。
四、说明
1、K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带调节闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2、调调节闸门时,其给料量受调节闸门控制。
3、一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。
表28-1K型往复式给料机主要技术参数
Table 28-1 K Type Reciprocating FeederTechnicalParameters
型号规格 | K-0 | K-1 | K-2 | K-3 | K-4 | |||||||
给料能力 | 底板行程 | 曲柄位置 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 | 无烟煤 | 烟煤 |
200mm | 4 | 100 | 90 | 150 | 135 | 225 | 200 | 330 | 300 | 590 | 530 | |
15mm | 3 | 75 | 67 | 112 | 100 | 170 | 150 | 247 | 220 | 440 | 395 | |
100mm | 2 | 50 | 45 | 75 | 68 | 133 | 100 | 165 | 150 | 295 | 268 | |
50mm | 1 | 25 | 22 | 39 | 34 | 55 | 50 | 83 | 75 | 148 | 132 | |
曲柄转速(r/min) | 57 | 57 | 52 | 62 | 62 | |||||||
电动机 | 型号 | YB160M1-8 Y160M1-8 | YB160M1-8 Y160M1-8 | YB160M1-8 Y160M1-8 | YB160M-6 Y160M-6 | YB200L-6 Y200L-6 | ||||||
功率(kw) | 4 | 4 | 4 | 7.5 | 18.5 | |||||||
转速(r/min) | 720 | 720 | 720 | 970 | 970 | |||||||
型号 | JZQ-350 | JZQ-350 | JZQ-350 | JZQ-400 | JZQ-500 | |||||||
减速机 | 速比 | 12.64 | 12.64 | 12.64 | 15.75 | 15.75 | ||||||
允许粒度 (mm) | 含量10%以下 | 250 | 350 | 400 | 500 | 600 | ||||||
含量10%以上 | 200 | 300 | 350 | 450 | 550 |
表28-2K型往复式给料机主要外形尺寸
Table 28-2 KType Reciprocating Feeder Profile Dimensions
型号 | A | B | C | H | H1 | H2 | H3 | L | 11 | 12 | 13 | 14 | 15 |
K-0 | 1360 | 3100 | 846 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-1 | 1360 | 3100 | 1112 | 210 | 210 | 325 | 1051 | 2450 | 840 | 1000 | 800 | 750 | 1040 |
K-2 | 1360 | 3540 | 1112 | 208 | 208 | 325 | 1297 | 2850 | 1150 | 1250 | 1050 | 1000 | 940 |
K-3 | 1352 | 3950 | 1360 | 250 | 250 | 345 | 1341 | 3270 | 1400 | 1500 | 1300 | 1250 | 1157 |
K-4 | 1622 | 4740 | 1632 | 330 | 330 | 345 | 1542 | 3850 | 1700 | 1750 | 1550 | 1500 | 1435 |
型号 | 16 | 17 | 18 | 19 | 110 | 111 | 112 | n×113 | 114 | n×115 | 116 | N×MD |
K-0 | 750 | 550 | 500 | 500 | 830 | 35 | 191 | 1×200 | 131 | 1×190 | 190 | 14×M20 |
K-1 | 1000 | 800 | 750 | 750 | 1080 | 35 | 275 | 1×282 | 131 | 1×190 | 190 | 14×M20 |
K-2 | 1000 | 800 | 750 | 750 | 1080 | 35 | 208 | 1×208 | 91 | 1×225 | 190 | 17×M20 |
K-3 | 1250 | 1050 | 1000 | 1000 | 1300 | 35 | 273 | 1×273 | 91 | 1×290 | 290 | 17×M20 |
K-4 | 1500 | 1300 | 1250 | 1580 | 1580 | 35 | 270 | 1×270 | 96 | 1×320 | 290 | 20×M20 |

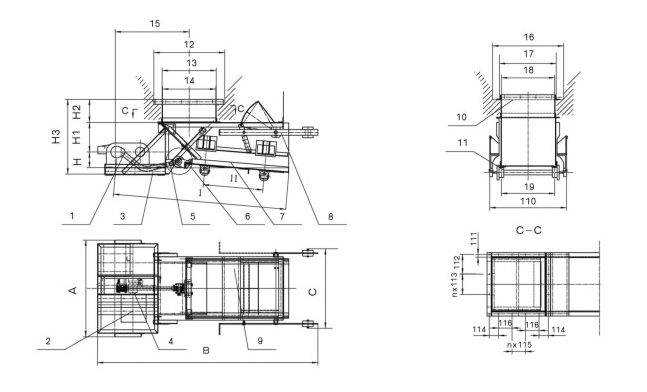

1、减速机 2、电动机 3、传动平台 4、联轴器 5、H型架 6、连杆 7、给煤槽
8、闸 9、机架 10、漏斗 11、托辊
图28-1K型往复式给料机结构图
Figure 28-1 KType Reciprocating Feeder Outside View
