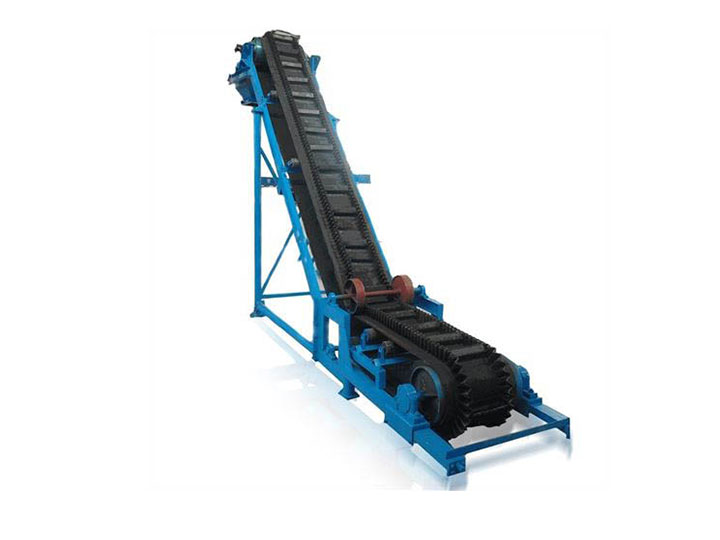

DJ型大倾角挡边带式输送机
DJ型大倾角挡边带式输送机主要用于散装物料的大倾角连续输送,采用具有波状挡边和横隔板的输送带。输送倾角为0°~90°。DJ型大倾角挡边带式输送机整机布置形式及结构:为获得较好的受料和卸料条件,DJ型大倾角挡边带式输送机大多采用"Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过度。1.上水平段:为了适应不同的卸料高度的要求,头架分为低式头架(头架高度H,=1000mm),中式头架(头架高度H,=1100~1500mm)和高式头架(头架高度H,=1600~2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中间支腿(配用头架高度H,=1000mm),中式凸段机架和中式中间支腿(配用头架高度H,=1100~1500mm),高式凸弧机架和高式中间支腿(配用头架高度H。=1600~2000mm)。2.倾斜段:无论上水平段采用的是低式、中式或是高式中间架支腿,,倾斜段均采用低式中间架支腿。当输送机倾角β245°时,推荐采用I1型低式中间架支腿。3.下水平段:下水平段采用低式中间架支腿。4.特殊情况下,本型机也可无下水平段,用一个料斗直接把料下到倾斜段上往上输送,此时会有料外溢,也可不要上水平段,从驱动滚筒上直接把料卸下,无下水平段时,尾架装在斜面上,无凹弧段,无上水平段时,头架与凸弧段支架合为一个支架。DJ型大倾角挡边带式输送机选型注意事项:根据输送物料特性、倾角及输送量的大小,确定输送机的带宽,挡边高及带速大小。(1)挡边输送带分常温(-20℃~+50℃)、耐热(120℃以下)、耐高温( 180C以下)及耐酸耐碱耐油等几种,随着技术的发展,现在有耐400℃物料温度的高温输送带。(2)输送大块物料时及输送量大时,挡边应选用偏高的;可不增大带宽和挡边,用提高带速(1.25m/s,1.6m/s,2m/s)的办法提高输送量:(3)输送高度可达70m,粒度应小于挡边高30~40mm。(4)空间允许时,尽量减少输送机的倾角,这样会节省挡边高及带速,并降低功率。
DJ型大倾角挡边带式输送机主要用于散装物料的大倾角连续输送,采用具有波状挡边和横隔板的输送带。输送倾角为0°~90°。
DJ型大倾角挡边带式输送机整机布置形式及结构:

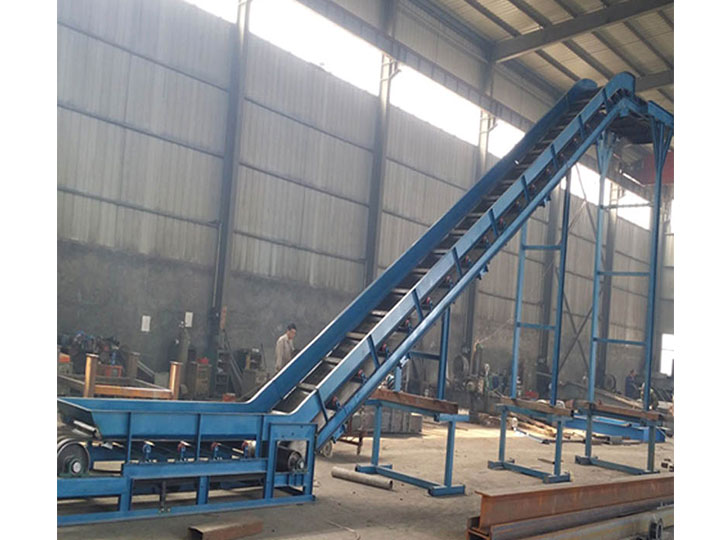

为获得较好的受料和卸料条件,DJ型大倾角挡边带式输送机大多采用"Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过度。
1.上水平段:为了适应不同的卸料高度的要求,头架分为低式头架(头架高度H,=1000mm),中式头架(头架高度H,=1100~1500mm)和高式头架(头架高度H,=1600~2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中间支腿(配用头架高度H,=1000mm),中式凸段机架和中式中间支腿(配用头架高度H,=1100~1500mm),高式凸弧机架和高式中间支腿(配用头架高度H。=1600~2000mm)。
2.倾斜段:无论上水平段采用的是低式、中式或是高式中间架支腿,,倾斜段均采用低式中间架支腿。当输送机倾角β245°时,推荐采用I1型低式中间架支腿。
3.下水平段:下水平段采用低式中间架支腿。
4.特殊情况下,本型机也可无下水平段,用一个料斗直接把料下到倾斜段上往上输送,此时会有料外溢,也可不要上水平段,从驱动滚筒上直接把料卸下,无下水平段时,尾架装在斜面上,无凹弧段,无上水平段时,头架与凸弧段支架合为一个支架。
DJ型大倾角挡边带式输送机选型注意事项:
根据输送物料特性、倾角及输送量的大小,确定输送机的带宽,挡边高及带速大小。
(1)挡边输送带分常温(-20℃~+50℃)、耐热(120℃以下)、耐高温( 180C以下)及耐酸耐碱耐油等几种,随着技术的发展,现在有耐400℃物料温度的高温输送带。
(2)输送大块物料时及输送量大时,挡边应选用偏高的;可不增大带宽和挡边,用提高带速(1.25m/s,1.6m/s,2m/s)的办法提高输送量:
(3)输送高度可达70m,粒度应小于挡边高30~40mm。
(4)空间允许时,尽量减少输送机的倾角,这样会节省挡边高及带速,并降低功率。
